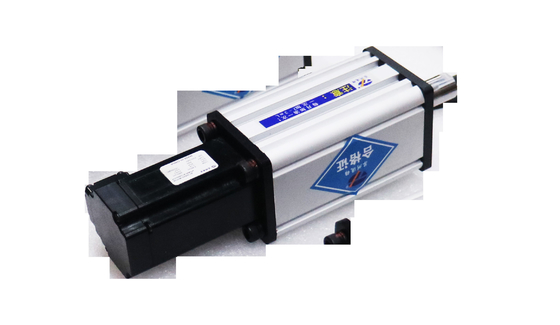

50~1200mm Connessione diretta/connessione a cinghia Servo cilindro elettrico,materiale in lega di alluminio bello e leggero
| Luogo di origine | La Cina |
|---|---|
| Marca | TJ |
| Certificazione | ISO9001:2008,CE |
| Numero di modello | TJE135 |
| Quantità di ordine minimo | 1 pz |
| Prezzo | negotiable |
| Imballaggi particolari | imballaggio esterno: cartone o scatola non di legno; imballaggio del cuscino: Schiuma di EPE |
| Tempi di consegna | 3-4 settimane |
| Termini di pagamento | T/T, pagamento di 30% in anticipo, 70% prima della consegna |
| Capacità di alimentazione | 800 pz al mese |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Aluminici | Colore | norma: il blue&silvery della marina, altri può essere personalizzato |
|---|---|---|---|
| Velocità | fino a 500mm/s | Ripetibilità | ± 0,01 mm |
| Ictus | 50~1200mm | forza dell'uscita | fino a 50KN |
| tipo di collegamento del motore | lineare/parallelo | antirotazione interna | Con/senza |
| Fabbricazione in cui il prodotto è utilizzato | 10,20,50mm | tipo di collegamento del carico | maschio, femminile, U-Bolt, cerniera capa della palla e su misura |
| Evidenziare | electric cylinder actuators,electric cylinder linear actuator |
||
Descrizione di prodotto
1.Definizione del modello di prodotto
le immagini
Esempio: TJE075 S100 B R 05 A M C 2 P11 O/C N/P
|
TJE075 No di serie.
TJE040:44×44 mm TJE065:64×64 mm TJE075:75×75 mm TJE095:93×93mm TJE110:111×111 mm TJE135:134×134mm |
S100 ∆ Strato effettivo
TJE040:50-200 mm TJE065:50-250 mm TJE075:50-600 mm TJE095:50-800 mm TJE110:50-1000 mm TJE135:50-1200 mm |
|
B Tipo di vite
A:Accumulo di vite B:Vettura a sfera C:Vettura a rulli |
RAnti-rotazione
R: Con T:senza ((TJE040 sempre senza questa funzione) |
|
05 ∆ piombo a vite
TJE040:4 mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 mm TJE095:4, 5, 6, 8, 10, 25 mm TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
Tipo di montaggio del motore
B: parallelo |
|
Tipo di montaggio del cilindro
M1:Doppia montatura laterale M2:Montaggio a torsione laterale M3:Montaggio del fianco anteriore M4:Montaggio della fianchetta posteriore M5:Montaggio della clevis posteriore M6:Montaggio dell'albero posteriore MX:Personalizzato |
C ¢Tipo di collegamento a carico
C1:maschio C2:Donna C3:U-bolt C4:Architettura della cerniera della testa della palla CX:Personalizzato |
|
Numero di interruttori di limite
(In via predefinita è normalmente aperto l'interruttore NPN) |
Interruttori O/C/Limit
O:Normalmente aperto C:Normalmente vicino |
|
N/P Tipo di sensore
N:NPN P:PNP |
| Lineare di griglia + Sensore di forza |
|
Sensore di forza:1 4-20mA 2 0-10V Regola della griglia:1 TTL 24V 2 RS422 ((differenza 5V) |
|
Se manca il pezzo, significa che non c'è né la righe della griglia né il sensore di forza. P01:solo con linea di griglia TTL ((24V) P10:solo con linea di griglia 4-20mA |
Marchio:
1)Per assicurare un colpo efficace, occorre riservare a due estremità uno spazio di 5 mm.
2) Il sensore non può essere montato sullo stesso lato del motore quando il motore è montato in parallelo.
2Guida alla selezione della bombola elettrica
le tabelle
3. Elenco delle parti periferiche
| Nome | Spiegazione |
| 1- HNC/CRHNC Parte di montaggio del piede | Quando il motore è montato in parallelo, questa parte è utilizzata per l'installazione dei cuscinetti e dei tappi della riduttrice. |
| 2- FNC/CRFNG Parte di montaggio della flange | Quando il motore è montato in parallelo, questa parte è utilizzata per l'installazione dei cuscinetti e dei tappi della riduttrice. |
| 3- ZNCF/CRZNG Parte di montaggio del trunnion | Quando il motore è montato in parallelo, questa parte è utilizzata per l'installazione dei cuscinetti e dei tappi della riduttrice. |
| 4- LNZG/CRLNZG Cuscinetto a tronno | Per il trunnion montato sul blocco del cilindro. |
| 5- SNC Cuscinetto a doppia fessura | Per il motore montato in parallelo. |
| 6- LSNG Cuscinetto a chiave a cerniera sferica | Per il motore montato in parallelo, con cuscinetto sferico. |
| 7- LSNSG Cuscinetto a chiave a cerniera sferica | Per il motore montato in parallelo, con cuscinetto sferico, sintesi di saldatura. |
| 8- SNCS Parte di montaggio a doppia fessura | Per il motore montato in parallelo, con cuscinetto sferico. |
| 9- LBG Doppio cuscinetto a spartizione | Per il motore montato in parallelo, con cuscinetto sferico. |
| J- Parte di montaggio a doppia fessura | Per il motore montato in parallelo. |
| aA- Parte di montaggio a doppia fessura | Per il motore montato in parallelo, con cuscinetto sferico. |
| aB- Parte di montaggio a doppia fessura | Per il motore montato in parallelo. |
| aC- cuscinetto a clevis | Per il motore montato in parallelo. |
| aD - cuscinetto a cerniera sferica | Per il motore montato in parallelo, con cuscinetto sferico. |
| aE- cuscinetto a trunnion | Se il motore è montato in parallelo, la posizione di montaggio non può essere vicino al motore. |
| aF- Parte di montaggio del piede | Per il motore montato in modo assiale. |
| aG- cuscinetto di giunzione | Con un cuscinetto sferico. |
| aH- Flancia di collegamento | Per compensare la deviazione radiale. |
| - Doppia spartizione | Per l'altalena del cilindro in un aereo. |
| bJ - Parte auto in connessione | Per compensare le deviazioni radiali e angolari. |
| bA- cuscinetto a chiave a cerniera sferica ad angolo retto | Per il cuscinetto articolare. |
| bB- doppia spartizione | Per l'installazione dell'altalena del cilindro. |
| bC- Unità di guida | Impedire che il cilindro si torci con coppia elevata |
| bD - Interruttori di prossimità | Per la prova della posizione, può essere integrato nello slot di montaggio del sensore. |
| bE- Coperchio della fessura | Per impedire l'ingresso della polvere. |
| bF- Componenti di installazione parallela | Per il motore montato in parallelo. |
| bG - Componenti di installazione assiale | Per il motore montato in modo assiale. |
4Applicazioni
★ attrezzature militari: radar, montatore di missili, piattaforma oscillante per veicoli blindati, attrezzature speciali e altre navi da guerra e avioni, portellone, apertura, regolazione dell'altezza del sedile, sistema di tracciamento delle armi, attuatore,supporto di sollevamento sperimentale, l'artiglieria del carro armato regolazione dell'azione in direzione alta e bassa, la spinta del carburante per razzi, l'apertura della porta del forno, ecc.
★ attrezzature speciali: linea di produzione di automazione industriale, linea di assemblaggio, trasmissione logistica, piattaforma di sollevamento, controllo offset, controllo valvola, manipolatore di coordinate,attrezzature meccaniche CT coltello Kama, industria alimentare e farmaceutica, macchine utensili CNC, macchine di imballaggio industriali, stampa elettronica per l'industria automobilistica, indicizzazione delle macchine di avvolgimento delle attrezzature tessili, controllo della posizione dei matrici, fissaggio, perforazione,posizionamento.
★ Attrezzature sperimentali: piattaforma di simulazione, banco di prova, macchina a onde, attrezzature di prova ecc.
Questo tipo è particolarmente adatto per:
Servo pressing, linea di produzione di assemblaggio del motore e potete anche acquistare insieme il nostro software di servo pressing.
