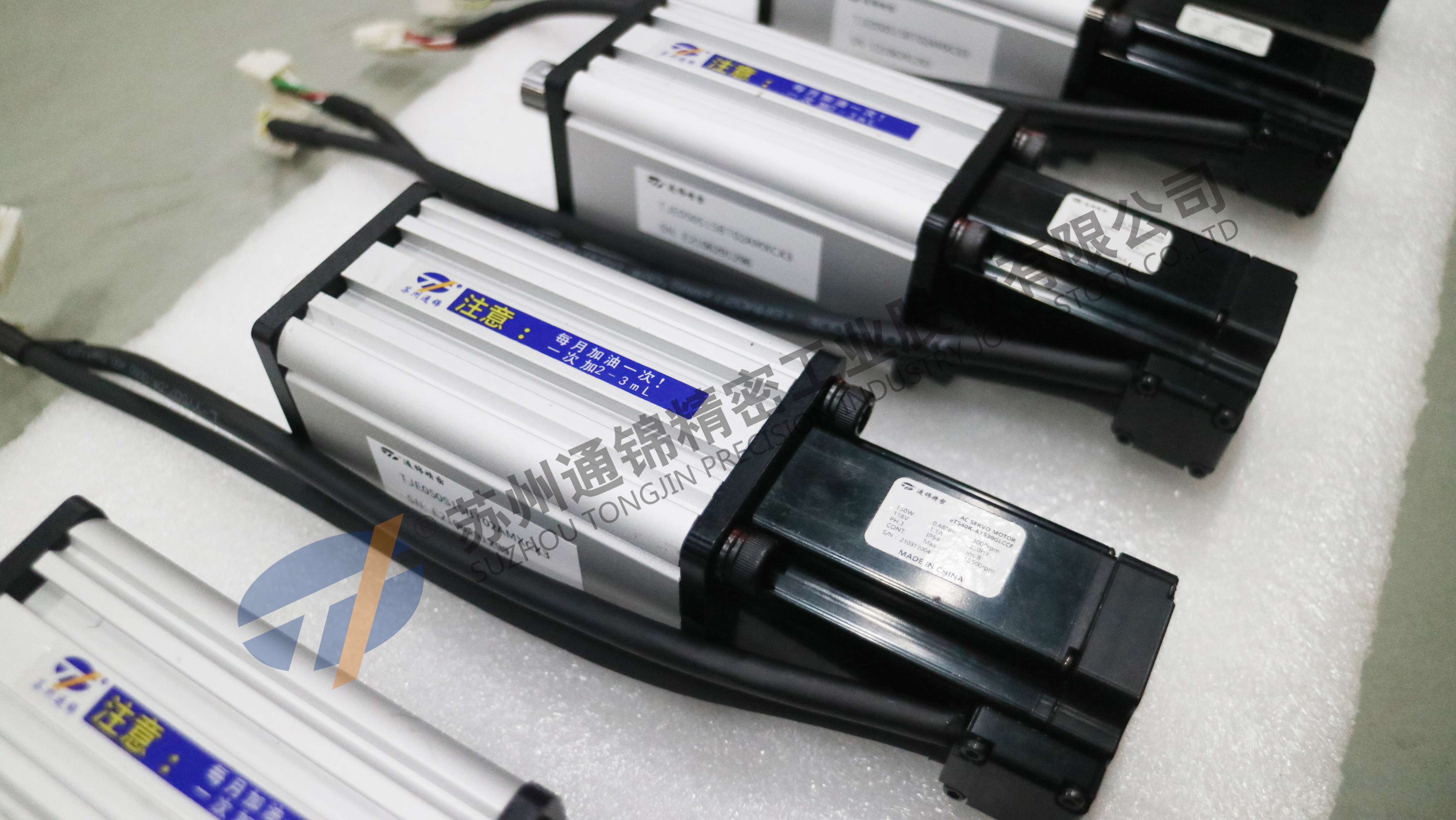

220V struttura compatta micro servo cilindro elettrico per regolazione dell'altezza del sedile

  • 220V Compact Structure Micro Servo Electric Cylinder For Seat Height Adjustment
Luogo di origine La Cina
Marca TJ
Certificazione ISO9001:2008,CE
Numero di modello TJE040
Quantità di ordine minimo pc 1
Prezzo negotiable
Imballaggi particolari imballaggio esterno: inscatoli o scatola non di legno; imballaggio del cuscino: Schiuma di EPE
Tempi di consegna 3-4 settimane
Termini di pagamento T/T, pagamento di 30% in anticipo, 70% prima della consegna
Capacità di alimentazione 800 pc al mese

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Materiale Aluminici Colore norma: il blue&silvery della marina, altri può essere personalizzato
Velocità fino a 200 mm/s Ripetibilità ± 0,01 mm
Ictus 50~200mm forza dell'uscita fino a 0,65KN
tipo di collegamento del motore lineare/parallelo antirotazione interna Con/senza
Fabbricazione in cui il prodotto è utilizzato 4 mm tipo di collegamento del carico Personalizzato
Evidenziare

Struttura compatta Servo cilindro elettrico

,

Servo cilindro elettrico da 220 V
Lasciate un messaggio
Descrizione di prodotto



220V struttura compatta micro servo cilindro elettrico per regolazione dell'altezza del sedile

1Principio di funzionamento

Il cilindro elettrico è un movimento lineare che converte il movimento di rotazione del motore nella barra di spinta attraverso il movimento di rotazione della vite e della coppia di viti.


Utilizzando la caratteristica di controllo a circuito chiuso del servomotore, il controllo di precisione della spinta, della velocità e della posizione può essere realizzato convenientemente,e il programma può essere realizzato utilizzando la moderna tecnologia di controllo del movimento, la tecnologia di controllo numerico e la tecnologia di bus (rete).può realizzare il controllo del movimento di precisione che cilindro e cilindro idraulico di guida non può realizzare.

2. Definizione del modello di prodotto



Esempio: TJE075 S100 B R 05 A M C 2 P11 O/C N/P



TJE075 No di serie.



TJE040:44×44 mm

TJE065:64×64 mm

TJE075:75×75 mm

TJE095:93×93mm

TJE110:111×111 mm

TJE135:134×134mm

S100 ∆ Strato effettivo



TJE040:50-200 mm

TJE065:50-250 mm

TJE075:50-600 mm

TJE095:50-800 mm

TJE110:50-1000 mm

TJE135:50-1200 mm

B  Tipo di vite



A:Accumulo di vite

B:Vettura a sfera

C:Vettura a rulli

R­Anti-rotazione



R: Con

T:senza ((TJE040 sempre senza questa funzione)

05 ∆ piombo a vite



TJE040:4 mm

TJE065:4, 5, 10, 16,20 mm

TJE075:4, 5, 10, 20, 40 mm

TJE095:4, 5, 6, 8, 10, 25 mm

TJE110:5, 6, 8, 10, 20, 32 mm

TJE135:10, 20, 50 mm

Tipo di montaggio del motore


A:Liner

B: parallelo

Tipo di montaggio del cilindro



M1:Doppia montatura laterale

M2:Montaggio a torsione laterale

M3:Montaggio del fianco anteriore

M4:Montaggio della fianchetta posteriore

M5:Montaggio della clevis posteriore

M6:Montaggio dell'albero posteriore

MX:Personalizzato

C ¢Tipo di collegamento a carico



C1:maschio

C2:Donna

C3:U-bolt

C4:Architettura della cerniera della testa della palla

CX:Personalizzato

Numero di interruttori di limite



(In via predefinita è normalmente aperto l'interruttore NPN)

Interruttori O/C/Limit



O:Normalmente aperto

C:Normalmente vicino

N/P  Tipo di sensore



N:NPN

P:PNP


Lineare di griglia + Sensore di forza

Sensore di forza:1 4-20mA

2 0-10V

Regola della griglia:1 TTL 24V

2 RS422 ((differenza 5V)

Se manca il pezzo, significa che non c'è né la righe della griglia né il sensore di forza.

P01:solo con linea di griglia TTL ((24V)
P02:solo con regolata di griglia RS422 (differenza 5V)

P10:solo con linea di griglia 4-20mA
P20:solo con regolata di griglia 0-10V
P11:Sensore di forza 4-20mA,linea della grigliaTTL ((24V)
P12:Sensore di forza 4-20mA,linea della griglia RS422 ((differenza 5V)
P21:Sensore di forza 0-10V,linea della grigliaTTL ((24V)
P22:Sensore di forza 0-10V,linea della grigliaRS422 ((differenza 5V)





- Cosa?

1) Per assicurare un colpo efficace, occorre riservare a due estremità uno spazio di 5 mm.

2) Il sensore non può essere montato sullo stesso lato del motore quando il motore è montato in parallelo.



2. coppia di azionamento del servosilindro elettrico e

tabella di selezione della potenza

Collegamento motore Parallelamente (guida a cinghia)
Rapporto di riduzione 1 1.5 3 5
Filtro di piombo [mm] 4
Potenza del motore [KW] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Torsione nominale del motore [N.M.] 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Velocità nominale [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Forza nominale del cilindro [KN] 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Forza massima del cilindro [KN] 0.65
Velocità del cilindro [mm/s] 0-200 0-130 0-65 0-40



Tavola di selezione della coppia e della potenza dell'azionamento del servocilindro elettrico della serie TJE040
Collegamento motore lineare (azionamento diretto di accoppiamento)
Rapporto di riduzione 1 1.5 3 5
Filtro di piombo [mm] 4
Potenza del motore [KW] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Torsione nominale del motore [N.M.] 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Velocità nominale [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Forza nominale del cilindro [KN] 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Forza massima del cilindro [KN] 0.65
Velocità del cilindro [mm/s] 0-200 0-130 0-65 0-40



3Applicazioni



★ attrezzature militari: radar, montatore di missili, piattaforma oscillante per veicoli blindati, attrezzature speciali e altre navi da guerra e avioni, portellone, apertura, regolazione dell'altezza del sedile, sistema di tracciamento delle armi, attuatore,supporto di sollevamento sperimentale, l'artiglieria del carro armato regolazione dell'azione in direzione alta e bassa, la spinta del carburante per razzi, l'apertura della porta del forno, ecc.



★ attrezzature speciali: linea di produzione di automazione industriale, linea di assemblaggio, trasmissione logistica, piattaforma di sollevamento, controllo offset, controllo valvola, manipolatore di coordinate,attrezzature meccaniche CT coltello Kama, industria alimentare e farmaceutica, macchine utensili CNC, macchine di imballaggio industriali, stampa elettronica per l'industria automobilistica, indicizzazione delle macchine di avvolgimento delle attrezzature tessili, controllo della posizione dei matrici, fissaggio, perforazione,posizionamento.



★ Attrezzature sperimentali: piattaforma di simulazione, banco di prova, macchina a onde, attrezzature di prova ecc.



Questo tipo è particolarmente adatto per:

industria dei servizi alimentari (rispetto aIl cilindro idraulico e il cilindro pneumatico sono molto più puliti.).



4Perche' ha scelto noi?





1.Struttura compatta e piccole dimensioni.
2.Alta rigidità, bassa inerzia e risposta rapida.
3.Alta affidabilità e lunga durata di funzionamento.
4Risparmio energetico e minor rumore.
5.Conveniente montaggio e utilizzo, semplice manutenzione.
6Un anno di garanzia di qualità, manutenzione a vita.
