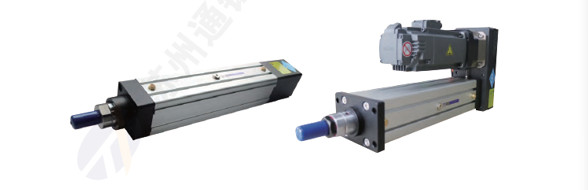

TJEN075 cilindro elettrico ad alta velocità lineare / compatto pieghevole
| Luogo di origine | Cina |
|---|---|
| Marca | TJ |
| Certificazione | ISO9001:2015,CE |
| Numero di modello | TJEN075 |
| Quantità di ordine minimo | 1 pz. |
| Prezzo | negotiable |
| Imballaggi particolari | Imballaggio esterno:cartone o scatola non di legno;imballaggio cuscino: schiuma EPE |
| Tempi di consegna | 3-4 settimane |
| Termini di pagamento | T/T, pagamento di 30% in anticipo, 70% prima della consegna |
| Capacità di alimentazione | 800 pc al mese |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Aluminici | Colore | norma: il blue&silvery della marina, altri può essere personalizzato |
|---|---|---|---|
| Velocità | fino a 300 mm/s | Ripetibilità | ± 0,01 mm |
| Ictus | 50 ~ 3000 mm | forza dell'uscita | fino a 100KN |
| tipo di collegamento del motore | lineare/parallelo | antirotazione interna | Con/senza |
| Fabbricazione in cui il prodotto è utilizzato | 10,20 mm | tipo di collegamento del carico | maschio, femminile, U-Bolt, cerniera capa della palla e su misura |
| Evidenziare | TJEN075 Cilindro elettrico ad alta velocità,cilindro elettrico ad alta velocità lineare / pieghevole,cilindro elettrico ad alta velocità Compact |
||
Descrizione di prodotto
1.OperzionalePprincipio
Nome del prodotto Servo cilindro elettrico Modello n. TJEN075
Produttore TONGJIN PRECISION Colore del prodotto come indicato
Tipo di prodotto Manuale/Automatico Se personalizzare Personalizzabile
2. Definizione del modello di prodotto
Esempio:TJER220 S800 B R 05 A M C 20 05 0 P11 O/C N/P
|
TJER220️Numero di serie
TJER190 TJER220 TJER250 |
S800 ¢Un colpo efficace
TJER160:50~1500 mm TJER190:50~2000 mm TJER220:50~2500 mm TJER250:50~3000 mm |
BTipo di vite
B:Vettura a sfera C:Vettura a rulli |
|
R??Anti-rotazione
T: Senza |
05️Filtro di piombo TJER190:10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
A??Tipo di montaggio del motore B: parallelo |
|
M️Tipo di montaggio del cilindro
M1:Doppia montatura laterale M2:Montaggio a torsione laterale M3:Montaggio del fianco anteriore M4:Montaggio della fianchetta posteriore M5:Montaggio della clevis posteriore M6:Montaggio dell'albero posteriore MX:Personalizzato
|
C¢ caricoCinnessioneTipo
C1:maschio C2:Donna C3:U-bolt C4:Architettura della cerniera della testa della palla CX:Personalizzato |
20️Potenza
01Centrifughi 02200W 04400 W 08:750W 101000 W 202000W 30: 3000W |
|
05 ¢Rapporto di riduzione
05Cinque a uno. 1010 a 1. 20Venti contro uno. |
2NumeroOfLimitareSstreghe
(In via predefinita è normalmente aperto l'interruttore NPN) |
O/C️Interruttori di limite
O:Normalmente aperto C:Normalmente vicino
|
|
N/P️Tipo di rilevatore
N:NPN P:PNP |
- Cosa?
1Per assicurare un colpo efficace, due estremità devono avere uno spazio di 5 mm.
2Il sensore non può essere montato sullo stesso lato del motore quando il motore è montato in parallelo.
3. Torque di azionamento del servosilindro elettrico
| Specifica della vite | 2005 | |
|
Potenza nominale standard del motore KW |
0.4 | 0.75 |
|
Torsione nominale del motore N·m |
1.27 | 2.39 |
|
Velocità nominale del motore r/min |
3000 | 3000 |
| Rapporto di riduzione | 1 / 1 / 5 / 10 | 1 / 1 / 5 |
|
Spinta nominale del motore standard kN |
1.44 / 2.15 / 2.87 / 4.31 / 7.18 / 8 | 2.7 / 4.05 / 5.4 / 8 / 8 |
|
Velocità nominale standard del motore mm/s |
250 / 167 / 125 / 83 / 50 / 25 | 250 / 167 / 125 / 83 / 50 |
|
Precisione di posizionamento ripetuta in mm |
±0,01/±0.02 | |
|
Viaggio effettivo massimo in mm |
800 | |
|
Spinta massima del carico kN |
8 | |
|
Velocità massima di espansione mm/s |
1000 | |
|
Interruttore magnetico |
AL-39DFL-02 |
2M Due fili di tipo senza contatto di tipo normale |
| AL-39DFBL-02 |
2M Tipo di due fili senza contatto |
|
| Specifica della vite | 2010 | |
|
Potenza nominale standard del motore KW |
0.4 | 0.75 |
|
Torsione nominale del motore N·m |
1.27 | 2.39 |
|
Velocità nominale del motore r/min |
3000 | 3000 |
| Rapporto di riduzione | 1 / 1 / 5 / 10 | 1 / 1 / 5 |
|
Spinta nominale del motore standard kN |
0.72 /1.08 /1.44 /2.15 /3.59 /7.18 | 1.35 / 2.03 / 2.7 / 4.05 / 6.75 |
|
Velocità nominale standard del motore mm/s |
500 / 333 / 250 / 167 / 100 / 50 | 250 / 333 / 250 / 167 / 100 |
|
Precisione di posizionamento ripetuta in mm |
±0,01/±0.02 | |
|
Viaggio effettivo massimo in mm |
800 | |
|
Spinta massima del carico kN |
8 | |
|
Velocità massima di espansione mm/s |
1000 | |
|
Interruttore magnetico |
AL-39DFL-02 |
2M Due fili di tipo senza contatto di tipo normale |
| AL-39DFBL-02 |
2M Tipo di due fili senza contatto |
|
4Applicazioni
Applicazioni: attrezzature militari, attrezzature sperimentali e ricreative, macchine e attrezzature alimentari e mediche e altre attrezzature di produzione.
(1) Attrezzature militari: radar, montatore di missili, piattaforma oscillante per veicoli blindati, attrezzature speciali e altre navi da guerra e aviotrasportatori, apertura, regolazione dell'altezza del sedile, sistema di localizzazione delle armi, attuatore,supporto sperimentale di sollevamento, regolazione dell'azione in direzione alta e bassa dell'artiglieria del carro armato, spinta del carburante per razzi, apertura della porta del forno, ecc.
(2) attrezzature speciali: linea di produzione di automazione industriale, linea di montaggio, trasmissione logistica, piattaforma di sollevamento, controllo di spostamento, controllo valvola, manipolatore di coordinate,attrezzature meccaniche CT coltello Kama, industria alimentare e farmaceutica, macchine utensili CNC, macchine di imballaggio industriali, stampa elettronica per l'industria automobilistica, indicizzazione delle macchine di avvolgimento delle attrezzature tessili, controllo della posizione dei matrici, fissaggio, perforazione,posizionamento.
(3) Attrezzature sperimentali: piattaforma di simulazione, banco di prova, macchina a onde, attrezzature di prova, ecc.
Questo tipo è particolarmente adatto per:
Servo pressing, linea di produzione di assemblaggio del motore e potete anche acquistare insieme il nostro software di servo pressing.
5Perche' ha scelto noi?
1Struttura compatta e piccole dimensioni.
2Alta rigidità, bassa inerzia e risposta rapida.
3. Alta affidabilità e lunga durata di funzionamento.
4Risparmio energetico e minor rumore.
5- Comodo montaggio e utilizzo, semplice manutenzione.
6Un anno di garanzia di qualità, manutenzione a vita.
